Инструменты рисования
Чтобы открыть раскрывающийся список с инструментами рисования, выберите «Комментарии» > «Разметка» > «Инструменты рисования». После выбора инструмента и рисования фигуры появится поле заметки, куда можно ввести текст, относящийся к фигуре. Если нарисовать двухмерную фигуру поверх имеющегося текста, он появится в заметке. Можно изменить его как угодно или удалить.
На изображении показано, что обычно получается при использовании графических объектов. Вы можете воспользоваться перечисленными ниже инструментами.

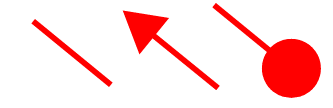

Линия
Выберите этот инструмент, нажмите кнопку мыши и удерживайте ее, одновременно перемещая указатель и рисуя линию. Чтобы завершить линию, отпустите кнопку мыши. Чтобы задать для линии толщину, цвет или фигуру на конце, выберите ее и щелкните Свойства в контекстном меню. Чтобы изменить размеры линии или повернуть ее, выберите инструмент Рука в верхней части строки панелей, щелкните линию и наведите указатель мыши на ее конечную точку. Когда он примет вид четырехнаправленной стрелки, начните изменять линию. |
Прямоугольник
Выберите данный инструмент; чтобы начать рисовать прямоугольник, нажмите кнопку мыши и, удерживая ее нажатой, переместите указатель. Нарисуйте прямоугольник от левого верхнего угла к правому нижнему и отпустите кнопку мыши. Чтобы изменить размеры прямоугольника, выберите инструмент «Рука» и наведите указатель мыши на любой угол. Когда курсор примет вид двунаправленной стрелки, выполните преобразование. |
Карандаш
Выберите данный инструмент и нажмите кнопку мыши, чтобы начертить кривую от руки в PDF-документе. Для удаления любой части кривой используйте ластик. |
Овал
Чтобы нарисовать овал или круг, выберите этот инструмент, нажмите кнопку мыши и удерживайте ее, двигая указатель. Чтобы изменить размер круга или овала, выберите этот инструмент с помощью инструмента Рука. |
Многоугольник
Выберите данный инструмент и нажмите кнопку мыши, чтобы начать рисовать линию; чтобы начать рисовать следующую грань многоугольника, щелкните еще раз. Чтобы соединить первую и последнюю стороны многоугольника, щелкните дважды или щелкните правой кнопкой мыши и выберите пункт Завершить. См. также раздел Молоток ниже. |

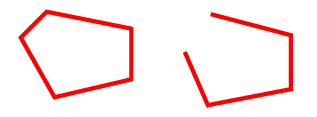

Ломаная линия Чтобы начать рисовать ломаную линию, выберите данный инструмент и нажмите кнопку мыши. В предполагаемом месте угла ломаной щелкните еще раз. Чтобы завершить ломаную, щелкните дважды или щелкните правой кнопкой мыши и выберите пункт Завершить. Ломаная не является закрытой фигурой — это последовательность соединенных отрезков. Она изображена на рисунке справа вверху. Сведения о добавлении и удалении углов см. также в разделе Молоток ниже. |
Облако
Выберите данный инструмент и щелкайте периодически кнопку мыши, двигая указатель, чтобы нарисовать многоугольник. Дважды щелкните, завершая многоугольник, и появится облако в форме многоугольника. |
Ластик Выберите данный инструмент и используйте его, удерживая нажатой левую кнопку мыши, для стирания линий или их фрагментов, нарисованных от руки с помощью инструмента Карандаш. |
Молоток Данный инструмент используется только с многоугольниками и ломаными линиями. Щелкните молотком любой угол, чтобы удалить его и объединить две соседних стороны в одну. Итоговый многоугольник должен иметь не менее трех сторон. Чтобы преобразовать одну сторону в две, щелкните молотком любую из сторон многоугольника и перетащите точку в новое место.
|
Лента «Формат комментариев»
Лента Формат комментариев активируется при выборе какого-либо объекта. Свойства объекта можно изменить с помощью ленты «Формат комментариев» или в диалоговом окне свойств объекта, как описано ниже.
Свойства
Выберите инструмент Рука и щелкните правой кнопкой мыши любую из границ графического объекта, чтобы вывести контекстное меню. Выберите команду Свойства для изменения вида объекта, просмотра истории изменений или редактирования сведений об авторе или теме. Дополнительные сведения о свойствах графических объектов см. в разделе Свойства объектов аннотирования и пометки.
Выберите команду Установить состояние, чтобы изменить состояние Проверка графического объекта. Чтобы принять решение о состоянии проверки, выберите команду Миграция. Дополнительные сведения см. в разделе Панель «Комментарии». Выберите команду Ответ, чтобы добавить примечание к объекту, или команду Использовать как вид по умолчанию, чтобы использовать набор свойств текущего объекта как базовый для всех новых объектов такого типа.
Примечание
Можно добавлять линии или многоугольники, отображающие расстояния на экране в реальном или измененном масштабе.
Графические объекты можно преобразовать из примечаний в объекты документа путем выравнивания документа.
