Tekenfuncties

Ga naar Opmerkingen > Markering > Tekenfuncties en open de vervolgkeuzelijst met tekenfuncties. Kies een functie en teken een vorm. Er verschijnt een notitievak, waarin u tekst met betrekking tot de vorm kunt invoeren. Als u een tweedimensionale vorm heeft getekend over bestaande tekst heen, verschijnt deze tekst in de notitie. Gebruik, wijzig of verwijder de notitie.

In de afbeeldingen ziet u voorbeelden van tekenobjecten. U kunt de volgende functies kiezen:

Lijn

Selecteer deze functie, klik op de gewenste plaats en houd de linkermuisknop ingedrukt om een lijn te tekenen. Laat de muisknop los als de lijn groot genoeg is. Als u de dikte, de kleur of het einde van een lijn wilt opgeven, selecteert u een lijn en kiest u in het snelmenu de optie Eigenschappen. Als u de grootte van de lijn wilt wijzigen of de lijn wilt draaien, kiest u het Handje boven in de vensterbalk en klikt u op de lijn. Plaats de aanwijzer op het eindpunt. Wijzig de lijn als de aanwijzer is veranderd in een vierpuntige pijl.

Rechthoek

Selecteer deze functie, klik op de gewenste plaats en houd de linkermuisknop ingedrukt om een rechthoek te tekenen. Sleep vanuit de linkerbovenhoek naar de rechterbenedenhoek van de rechthoek en laat daarna de muisknop los. Als u de schaal van een rechthoek wilt wijzigen, kiest u het Handje en plaatst u de aanwijzer op een hoek. De aanwijzer verandert in een tweepuntige pijl. Wijzig vervolgens de rechthoek.

Potlood

Selecteer deze functie en klik op de gewenste plaats om vrij lijnen te tekenen in het PDF-bestand. Gebruik de functie Vlakgom als u een vrij getekende lijn geheel of gedeeltelijk wilt verwijderen.

Ovaal

Afbeelding van Cirkel en ovaal

Selecteer deze functie, klik op de gewenste plaats en houd de linkermuisknop ingedrukt om een ovaal of cirkel te tekenen. Selecteer de ovaal met het Handje als u de grootte ervan wilt wijzigen.

Veelhoek

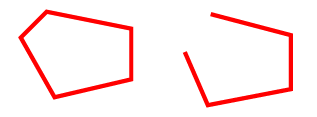

Afbeeldingen van Gesloten en open veelhoeken

Selecteer deze functie en klik op de gewenste plaats om een lijn te tekenen. Klik nogmaals om meer gekoppelde lijnen te tekenen. Dubbelklik als u de laatste zijde van de veelhoek wilt verbinden met de eerste. U kunt ook met de rechtermuisknop klikken en Voltooien kiezen. Zie ook Hamer hieronder.

Veelhoekige lijn

Selecteer deze functie en klik om een veelhoekige lijn te tekenen. Klik opnieuw om een hoek in te stellen. Dubbelklik met de functie om de veelhoekige lijn te voltooien of klik met de rechtermuisknop en kies Voltooien. Een veelhoekige lijn is geen gesloten vorm, maar een aantal rechte lijnen die onderling zijn verbonden. Zie de afbeelding rechtsboven. Zie ook Hamer hieronder voor informatie over het toevoegen of verwijderen van hoeken.

Wolk

Afbeelding van Tekenitem Wolk

Selecteer deze functie en klik verschillende malen om een veelhoek te tekenen. Dubbelklik om de vorm te voltooien. De veelhoek krijgt vervolgens de vorm van een wolk.

Vlakgom

Selecteer deze functie, klik op de gewenste plaats en houd de linkermuisknop ingedrukt om een lijn die is getekend met het Potlood geheel of gedeeltelijk te wissen.

Hamer

Deze functie werkt alleen met veelhoeken of veelhoekige lijnen. Klik met de functie Hamer op een hoek om deze te verwijderen. De twee aangrenzende zijden worden teruggebracht tot één. De veelhoeken moeten na deze bewerking minimaal 3 zijden hebben. Klik met de functie Hamer op een willekeurig punt op een zijde van de veelhoek en sleep dit punt naar een nieuwe plaats om van één zijde twee zijden te maken.

Het lint Opmaak van opmerking

Het lint Opmaak van opmerking wordt geactiveerd wanneer u een object selecteert. U kunt de eigenschappen van een object wijzigen via het lint Opmaak van opmerking of het dialoogvenster Objecteigenschappen, zoals hieronder beschreven.

Eigenschappen

Selecteer het Handje en klik met de rechtermuisknop op een willekeurige hoek van een tekenobject om het bijbehorende snelmenu weer te geven. Kies Eigenschappen als u de vormgeving van het object wilt wijzigen, de revisiegeschiedenis van het object wilt weergeven of de auteur of het onderwerp wilt wijzigen. Zie Eigenschappen voor annotatie- en markeerobjecten voor meer informatie over eigenschappen van tekenobjecten.

Selecteer Status instellen om de Revisiestatus van een tekenobject te wijzigen. Als u de revisiestatus wilt beoordelen, selecteert u Migratie. (Zie het venster Opmerkingen voor meer informatie.) Kies Antwoorden als u een notitie aan het object wilt toevoegen, of kies Instellen als standaardweergave als u de huidige objecteigenschappen wilt instellen als standaardeigenschappen voor alle nieuw te tekenen objecten van hetzelfde type.

Opmerking

U kunt lijnen of veelhoeken toevoegen waarbij de schermmaten of de maten op schaal worden weergegeven.

Als u het document terugbrengt naar één laag kunt u tekenobjecten die annotaties zijn, omzetten in documentobjecten.
