Boîte de dialogue Analyse de l'identification terminée

Pour accéder à cette boîte de dialogue, procédez comme suit :

La précision de l'identification de chaque définition de formulaire est examinée individuellement en utilisant à la fois les exemples d'images positifs et les exemples d'images négatifs. Le but est qu'aucun exemple d'image négatif ne soit identifié pour chaque définition de formulaire dans la tâche.

Les résultats sont répartis par définition de formulaire en tant que nœuds racines, dans l'ordre dans lequel ils sont inclus dans la tâche. Un nœud racine se compose du nom de la définition de formulaire et d'une icône indiquant dans quelle mesure l'identification a réussi.

Les icônes sont :

La définition de formulaire identifie correctement tous les exemples positifs, sans aucune identification incorrecte des exemples négatifs. Aucun ajustement n'est nécessaire.

Au moins l'un des dossiers d'exemples est vide. Aucun problème n'a été rencontré avec l'identification manquante d'exemples positifs ou l'identification incorrecte d'exemples négatifs. Aucun ajustement connu n'est nécessaire, mais toutes les vérifications de définition de formulaire n'ont pas été effectuées.

Le définition de formulaire n'a pas permis d'identifier tous les exemples positifs. Aucun problème n'a été rencontré avec l'identification incorrecte d'exemples négatifs, mais des dossiers d'exemples vides peuvent exister. Vous devez ajouter ou modifier les champs d'ajustement sur la définition de formulaire pour éviter d'avoir à identifier manuellement les formulaires, de devoir numériser à nouveau, etc.

La définition de formulaire a identifié au moins un exemple négatif de manière incorrecte. Des problèmes peuvent apparaître avec une identification manquée et des dossiers d'exemples vides. Vous devez supprimer ou modifier certains champs d'ajustement sur cette définition de formulaire afin d'éviter de rencontrer des problèmes avec une identification incorrecte. Exception : il est possible que l'ordre des définitions de formulaire dans la tâche, ou que la logique de jeu dans la définition de jeu, puisse garantir que la définition de formulaire correcte soit testée avant. Cela signifie que le problème peut être ignoré. Un tel exemple serait une tâche qui spécifie une définition de formulaire sans champs d'ajustement.

Développez les nœuds racines afin de visualiser davantage d'informations détaillées sur les relations entre les paires de définitions de formulaire. Les sous-nœuds correspondent aux dossiers d'exemples et les icônes indiquent le résultat du test d'identification à l'aide de la définition de formulaire racine pour identifier les formulaires dans le dossier :

Pour les exemples positifs (lorsque le nœud racine et le sous-nœud ont le même nom), cette icône signifie que tous les exemples dans le dossier ont correctement été identifiés. Vous pouvez toujours développer le sous-nœud pour vérifier si des champs d'ajustement sont introuvables sur tous les exemples.

Pour les exemples négatifs (lorsque la racine et le sous-nœud ont des noms différents), cette icône signifie qu'aucune identification n'a réussi. Comme c'est ainsi que cela doit être, aucune information supplémentaire n'est fournie.

Ce dossier d'exemples est vide. Développez le sous-nœud pour visualiser le chemin complet du dossier.

Cette icône s'affiche dans deux situations :

Le définition de formulaire n'a pas permis d'identifier tous les exemples positifs. Développez le sous-nœud pour voir ce que les champs d'ajustement ont effectué ; développez-le à nouveau pour visualiser une liste des exemples d'identification qui ont échoué.
"Plusieurs résultats" – c'est-à-dire que le champ d'ajustement a été trouvé deux fois ou plus dans la zone de recherche. C'est un problème grave qui doit être corrigé.

Cette icône n'est jamais utilisée sur les exemples négatifs.

La définition de formulaire a donné au moins une identification incorrecte sur un exemple négatif (la racine et le sous-nœud ont des noms différents). Développez le sous-nœud pour voir les statistiques des champs d'ajustement qui sont à l'origine du problème ; développez-le à nouveau pour visualiser une liste des exemples incorrects ainsi qu'une description de la raison de l'échec.

Cette icône peut apparaître sur des exemples positifs, lorsque Identifier les formulaires inversés ou Identifier les formulaires pivotés est utilisé. Dans ce cas, le problème est qu'un formulaire inversé ou pivoté peut être identifié sans le retourner ou le faire pivoter.

Comment les champs d'ajustement sont appelés : "Champ d'ajustement 1-1" signifie le premier champ d'ajustement sur le recto du formulaire, "Champ d'ajustement 1-2" signifie le deuxième champ d'ajustement sur le recto du formulaire, etc. Après les cinq premiers champs d'ajustement, le reste est uniquement utilisé avec des formulaires flexibles. "Champ d'ajustement 2-3" signifie le troisième champ d'ajustement sur le verso du formulaire.

Pour les utilisateurs techniques, des détails sur l'ajustement des caractères sont fournis pour chaque champ d'ajustement.

Exemple : 92,0 %, Var(X)=0,1, min=89,3 %.

Ces statistiques décrivent comment le champ d'ajustement défini correspond parfaitement aux champs présent dans le formulaire. Cela comprend la valeur moyenne (une correspondance parfaite donne 100 % et un résultat faible nettement moins), variance, et la valeur minimale.

Après les statistiques, les commentaires suivants peuvent apparaître :

"Sensible à la rotation" signifie que FORMS peut mettre davantage de temps pour trouver le champ d'ajustement si l'image est légèrement tournée. Ce n'est pas une erreur, mais le choix d'un champ d'ajustement dont la forme est différente peut accélérer l'identification.
"Plusieurs résultats" signifie que le champ d'ajustement a été trouvé deux fois ou plus dans la zone de recherche. C'est un problème grave qui doit être corrigé.

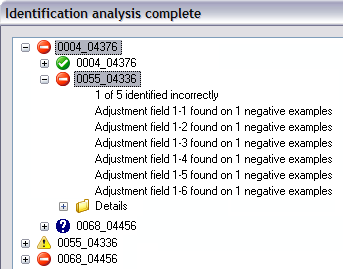

Vue racine. Les définitions de formulaire 00004_04376 et 0068_04456 ont des problèmes d'identification alors que 0055_04336 n'avait pas classé tous ses exemples.

Le développement du nœud 0004_04376 montre qu'il donne de bons résultats sur ses exemples positifs, mais identifie certains formulaires 0055_04336. Il montre également que 0068_04456 ne comporte aucun exemple.

Un examen complémentaire des problèmes avec 0055_04336 montre les statistiques du champ d'ajustement. Le dossier Détails nomme l'exemple et les champs d'ajustement responsables de l'identification incorrecte.
