Das Dialogfeld Identifizierungsanalyse abgeschlossen

Die Identifizierungsgenauigkeit der einzelnen Formulardefinitionen wird mithilfe von Positiv- und Negativbildbeispielen untersucht. Dabei soll sichergestellt werden, dass keine Negativbildbeispiele für die einzelnen Formulardefinitionen im Job identifiziert werden.

Die Ergebnisse werden für die einzelnen Formulardefinitionen als Stammknoten angezeigt, und zwar in der Reihenfolge, in der sie im Job enthalten sind. Ein Stammknoten beinhaltet den Namen der Formulardefinition und ein Symbol, das anzeigt, inwiefern die Identifikation erfolgreich abgeschlossen wurde.

Folgende Symbole gibt es:

Die Formulardefinition identifiziert alle positiven Beispiele richtig, ohne dass die Negativbeispiele dabei falsch identifiziert werden. Es müssen keine Anpassungen vorgenommen werden.

Mindestens ein Beispielordner ist leer. Es sind keine Probleme wie fehlgeschlagene Identifizierung positiver Beispiele oder falsche Identifizierung von Negativbeispielen aufgetreten. Es müssen keine Anpassungen vorgenommen werden, es wurden jedoch nicht alle Überprüfungen der Formulardefinition vorgenommen.

Bei der Formulardefinition wurden nicht alle Positivbeispiele identifiziert. Es wurden keine Negativbeispiele falsch identifiziert, es können jedoch leere Beispielordner vorhanden sein. Sie müssen Justierfelder in der Formulardefinition hinzufügen oder ändern, damit Formulare zum Beispiel nicht manuell identifiziert oder neu gescannt werden müssen.

Die Formulardefinition hat mindestens ein Negativbeispiel richtig identifiziert. Eventuell sind Probleme mit einer ausgelassenen Identifizierung und leere Beispielordner aufgetreten. Sie müssen einige Justierfelder auf dieser Formulardefinition entfernen oder ändern, damit keine Probleme mit einer falschen Identifizierung auftreten. Ausnahme: Es kann sein, dass die Reihenfolge der Formulardefinitionen im Job oder die Formularsetlogik in der Formularsetdefinition gewährleistet, dass die richtige Formulardefinition vor dieser getestet wird. Dies würde bedeuten, dass das Problem nicht ignoriert werden kann. Ein Beispiel dafür wäre ein Job, der eine Formulardefinition ohne Justierfelder angibt.

Erweitern Sie die Stammknoten, um weitere Informationen zu den Beziehungen zwischen den Formulardefinitionspaaren anzuzeigen. Die Unterknoten entsprechen den Beispielordnern, und die Symbole zeigen das Ergebnis des Identifizierungstests mithilfe der Stammformulardefinition zur Identifizierung der im Ordner vorhandenen Formulare an.

Für Positivbeispiele (wenn der Stammknoten und Unterknoten den selben Namen haben) bedeutet dieses Symbol, dass alle Beispiele im Ordner richtig identifiziert wurden. Erweitern Sie den Unterknoten noch weiter, um zu sehen, ob bei allen Beispielen eventuell Justierfelder nicht gefunden wurden.

Bei Negativbeispielen (wenn der Stamm- und der Unterknoten verschiedene Namen haben), bedeutet das Symbol, dass die Identifizierung erfolgreich war. Da dies ordnungsgemäß ist, werden keine weiteren Informationen angezeigt.

Dieser Beispielordner ist leer. Erweitern Sie den Unterknoten, um den vollständigen Pfad des Ordners anzuzeigen.

Dieses Symbol wird in zwei Fällen angezeigt:

Bei der Formulardefinition wurden nicht alle Positivbeispiele identifiziert. Erweitern Sie den Unterknoten, um zu sehen, was mit den Justierfeldern geschehen ist; erweitern Sie ihn erneut, um eine Liste der fehlgeschlagenen Identifizierungsbeispiele anzuzeigen.
"Mehrere Entsprechungen" – Das heißt, das Justierfeld wurde zwei- oder mehrmals im Suchbereich gefunden. Dies ist ein ernstzunehmendes Problem, das behoben werden sollte.

Dieses Symbol wird nie für Negativbeispiele verwendet.

Die Formulardefinition hat mindestens eine falsche Identifizierung eines Negativbeispiels ergeben (der Stamm und der Unterknoten haben verschiedene Namen). Erweitern Sie den Unterknoten, um die Statistik für die Justierfelder anzuzeigen, die das Problem hervorgerufen haben. Erweitern Sie ihn erneut, um eine Liste falscher Beispiele und eine Beschreibung des Grundes für das Fehlschlagen anzuzeigen.

Dieses Symbol kann auch bei positiven Beispielen angezeigt werden, wenn die Funktion Gedrehte Formulare identifizieren oder Umgedreht gescannte Formulare identifizieren verwendet wird. Das Problem in diesem Fall ist, dass ein umgedreht oder gedreht gescanntes Formular eventuell identifiziert wird, ohne dass es wieder umgedreht oder gedreht wird.

So werden Justierfelder bezeichnet: "Justierfeld 1-1" bezeichnet das erste Justierfeld auf der Vorderseite des Formulars, "Justierfeld 1-2" das zweite und so weiter. Nach den ersten fünf Justierfeldern werden die restlichen nur noch mit flexiblen Formularen benutzt. "Justierfeld 2-3" würde das dritte Justierfeld auf der Rückseite des Formulars bezeichnen.

Für technisch versierte Benutzer stehen Details zur Zeichenanpassung für jedes Justierfeld bereit.

Beispiel: 92.0%, Var(X)=0.1, min=89.3%.

Diese Statistik beschreibt, wie gut das angegebene Justierfeld zu jenen passt, die auf den Formularen gefunden wurden. Dies beinhaltet den Mittelwert (eine perfekte Entsprechung ergibt 100 %, eine schlechte viel weniger), variance und den Mindestwert.

An die Statistik schließen sich die folgenden Kommentare an:

"Drehungsempfindlich" bedeutet, dass FORMS eventuell länger braucht, um das Justierfeld zu finden, wenn das Bild leicht gedreht ist. Dies ist kein Fehler. Die Auswahl eines Justierfelds mit einer anderen Form kann die Identifizierung jedoch beschleunigen.
"Mehrere Entsprechungen" bedeutet, das Justierfeld wurde zwei- oder mehrmals im Suchbereich gefunden. Dies ist ein ernstzunehmendes Problem, das behoben werden sollte.

Anzeige des Stamms. Die Formulardefinitionen 00004_04376 und 0068_04456 haben Identifizierungsprobleme, wohingegen 0055_04336 nicht alle Beispiele klassifiziert hat.

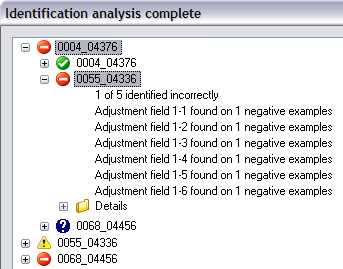

Wenn Sie den Knoten 0004_04376 erweitern, sehen Sie, dass die Positivbeispiele gut erkannt werden; es werden jedoch auch einige 0055_04336-Formulare identifiziert. Sie sehen auch, dass 0068_04456 keine Beispiele hat.

Eine Weitere Untersuchung der Probleme mit 0055_04336 zeigt auch die Statistik des Justierfeldes an. Der Ordner Details enthält die Namen der Beispiele und die Justierfelder, die für die falsche Identifizierung verantwortlich sind.
