マップ コンポーネントを作成

マップ コンポーネントを作成し、注文が出荷された米国の都市の国、収益、およびピンを表示できます。

  1. Studio で、マップの収益という新しいビューを作成します。
  2. マップ コンポーネントを追加します。
  3. データ ウィザード> 形状定義 に移動します。
    1. [指標] フィールドで、収益指標を選択します。
    2. [名称の表示] フィールドに、収益などの名前を入力します。
    3. 値ごと、範囲ごとを選択し、リストから [不透明度] を選択します。

      このオプションは、収益の高い国ほど暗い色を割り当てます。

    4. 形状レイヤーテーブルで、[国] のディメンション レイヤーとして ShipCountry を選択します。
    5. [名前別] を選択します。

      国コードを定義している場合、国コードが表示されます。そうでない場合は、国名が表示されます。

  4. [データ ウィザード] > [ピン レイヤー] を開きます。
    1. [新しいデータの追加] を選択して、新しいレイヤーを作成します。レイヤー タイプの入力を求められたら、[レコード レイヤー] を選択します。
    2. [データ] ウィザードの [レコード] フィールドで、[注文] を選択します。
    3. [表示] ウィザードの [ドリルダウン] タブで、[場所] リストから ShipPostalCode を選択します。この例では、残りのデフォルト設定を使用します。[OK] をクリックします。
  5. [表示] ウィザードで:
    1. [国] をレイヤーとして選択します。

      このオプションは、すべての国を表示します。

    2. OrderDate をピン レイヤーとして選択します。
  6. [OK] をクリックします。
  7. 変更を保存します。

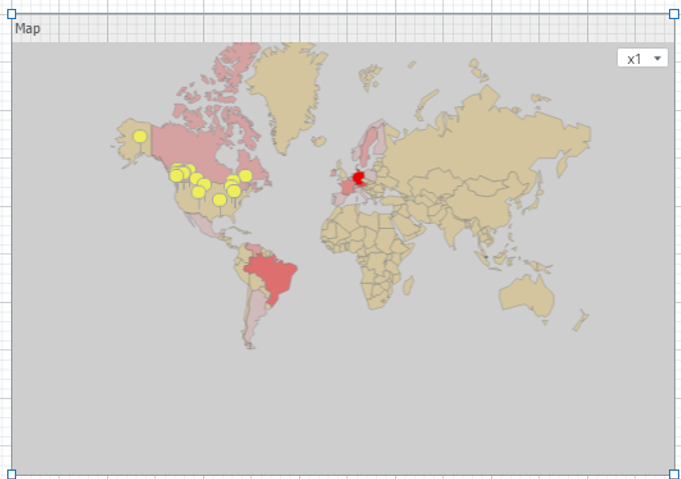

  8. プレビュー/Viewer でビューを開きます。ズームインして米国の都市とピンを表示します。
