例 - グラフ コントロール
次に示すのは、円グラフ、横棒グラフ、および縦棒グラフを表示するためのグラフ コントロールの構成例です。
- 3 つのグラフ コントロールをフォームに追加します (グラフ 1、グラフ 2、グラフ 3)。
-
次の表に示すように、グラフ コントロールを構成します。
プロパティ グラフ 1 グラフ 2 グラフ 3 [クエリ] ライブ ジョブ (ジョブ クエリ) 今日が期限のすべてのワーク (作業キュー クエリ) ライブ ジョブ (ジョブ クエリ) [でグループ化] ジョブ プロセスの名前 アクティビティの割り当て先 ジョブ プロセスのバージョン [セグメント数] 10 10 10 [3D でグラフを表示] [更新間隔] 0 秒 0 秒 0 秒 [グラフ タイプ] 横棒 パイ 列 [パディング] 10px、0px、150px、10px 10px、10px、10px、10px 10px、0px、150px、10px [内側のパディング] 22px [凡例の位置] 右 [凡例の表示] [ドーナツ型の円グラフを表示] [ラベルの表示] [ラベルの長さ] 20px 20px - フォームを保存してリリースします。
-
ランタイムにサンプル フォームを開きます。

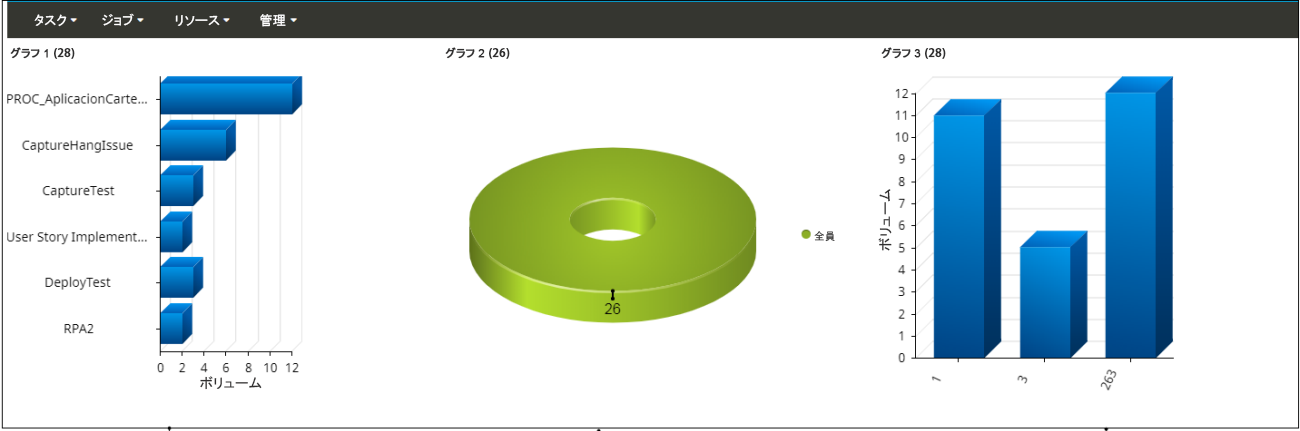

次に示すように、横棒グラフ、円グラフ、縦棒グラフが表示されます。
上のフォームについて:
-
グラフ 1 は横棒グラフです。このグラフは、ライブ ジョブの数とそのジョブ プロセスの名前を表しています。ここでは、RPA2 プロセスに 2 つのジョブ、DeployTest に 3 つのジョブ、User Story Implementation に 2 つのジョブがあります。
-
グラフ 2 は円グラフです。このグラフは、アクティビティが割り当てられているリソースを表しています。ここでは、26 個のアクティビティが全員 (グループ) に割り当てられています。
-
グラフ 3 は縦棒グラフです。このグラフは、ライブ ジョブの数とそのジョブ プロセスのバージョンを表しています。ここでは、プロセス バージョン 1 に 11 個、バージョン 3 に 5 個、バージョン 263 に 12 個のライブ ジョブがあります。
-
