終了ノードのプロパティ
終了ノードのプロパティを構成します。
終了ノードのプロパティは、次のカテゴリに属します。
全般
終了ノードの全般的なプロパティを構成するには、このタブを使用します。
- 名前
-
終了ノードの名前です。
- タイプ
-
ノードのタイプを表示します。この場合は、終了点です。
- イベント タイプ
-
プロセスの終了時に何かが発生したことを示すには、標準の BPMN イベント タイプを使用します。
詳細については、終了ノードのイベント タイプを参照してください。
- 色
-
終了ノードの色を変更できます。
-
下矢印をクリックして、カラー パレットを開きます。
-
色を選択して [適用] をクリックします。
-
詳細
終了ノードが使用可能になったときに終了ノードのプロパティを構成し、終了ノードの依存先も設定するには、このタブを使用します。
終了ノードが利用可能になったとき
- イベントの発生
-
終了ノードが利用可能になったときに実行するイベントです。
- 通過ポイントの設定
-
終了ノードが利用可能になったときに達成する通過ポイントです。
終了ノードには保留中の通過ポイントのみを含めることができます。
- 状態
-
この項目は任意です。終了ノードが保留中になったときのジョブのデフォルト状態です。
- 状態の起源
-
この項目は任意です。アクティビティの発生元に応じた状態です。
アクティビティの発生元に固有の状態が定義されていない場合に、終了ノードが保留中になると、アクティビティにデフォルトの状態が使用されます。
依存先
- 依存
-
現在の終了ノードを完了する際に依存するアクティビティがある場合は、そのアクティビティのチェック ボックスを選択します。
- アクティブなときのみ
-
オンの場合は、パスがアクティブなときのみ、依存先を使用します。

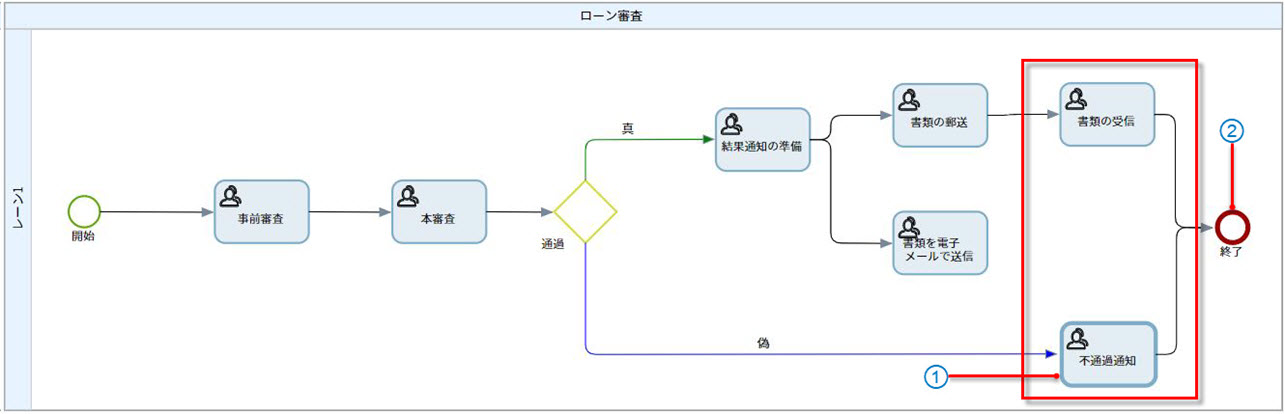

依存先が設定されている場合は、依存先アクティビティが完了しない限り、プロセスは完了しません。例を参照してください。
「ローン承認プロセス マップ」を参照してください。
| 1 | フォームの受信および審査落ち通知を送信アクティビティは、終了ノードの有効な依存先です。 |
| 2 | フォームの受信は、終了ノードが依存するアクティビティです。 |
フォームの受信アクティビティが完了した後でしか、ローン承認プロセスは完了できません。詳細については、アクティビティへの「依存先の追加」を参照してください。
