ロボットのドキュメント
ロボットのドキュメント機能を使用すると、ロボットの構造やロボットが実行するアクションなど、ロボットの概要を生成できます。これは、ロボットが実行するアクションのシーケンスを調べたり、ロボットに関する技術的な詳細 (他のロボット、スニペット、リモート デバイスなどへの依存関係など) を共有したりする必要がある場合に役立ちます。生成されたドキュメントは、保存したり印刷したりすることができます。
ロボットの概要を生成するには、ロボットの コンテキスト メニューで [ドキュメントを生成] をクリックします。
デフォルトでは、ロボットのドキュメント機能が有効になっています。無効にするには、RoboServer 設定アプリケーションで [ドキュメント リクエストの禁止] を選択する必要があります。詳細については、「RoboServer の開始」を参照してください。
ロボットのドキュメントを生成するには、Management Console のバージョンと、この機能が有効になっている、対応する RoboServer が一致する必要があります。
このトピックは、次のサブトピックに分かれています。
ヘッダー
概要のヘッダーには、ロボット タイプに応じて、次の情報を含めることができます。
-
[ロボット名]
: ロボットの名前と Design Studio でロボットを開くためのボタン。
-
[プロジェクト名]: ロボットが属しているプロジェクトの名前。
-
[ブラウザ エンジン]: ベーシック エンジン ロボットのみ。ロボットの構築に使用されるブラウザ エンジン。[デフォルト] (WebKit ベース) または [クラシック] (レガシー ブラウザ) にすることができます。
-
[ロボット コメント]: Design Studio のロボットの設定ダイアログで指定されている場合は、ロボットに関するコメント。
ロボットの詳細と依存関係
概要のサブヘッダーには、ロボット タイプに応じて、次の情報を含めることができます。
-
[タイプ]: ロボットのタイプ: ロボット
またはベーシック エンジン ロボット
。
-
[バージョン]: ロボットが最後に変更および保存された製品バージョン。
-
[バージョン別に保存]: ロボットがこれまでに変更および保存された各製品バージョン。
- [データベースに保存されているタイプ]: データベースに保存される変数として使用されるタイプの名前。これは、データベース データ登録ステップで実行されます。
-
[タグ]: Design Studio のロボットの設定ダイアログで指定されている場合は、ロボットに割り当てられているタグ。
-
[マップ済みのデバイス]: ロボットがマップされているリモート デバイス。
-
[使用済みのロボット]: ベーシック エンジン ロボットが呼び出しているロボット
。
-
[使用済みのタイプ]: ロボットによって使用されたすべてのタイプの名前。
-
[返されるタイプ]: 抽出されたデータを含むタイプの名前。
-
[入力タイプ]: 入力変数として使用されるタイプの名前。
-
[出力タイプ]: 出力変数として使用されるタイプの名前。
-
[トリガー]: ロボットがマップされているトリガーの名前。
-
[使用済みのスニペット]: ロボットが使用しているスニペットの名前。
-
[作成者]: ロボットを最初にアップロードしたユーザーのユーザー名。
-
[最終変更日]: ロボットの最新の変更日。
-
[変更者]: ロボットを最後に変更したユーザーのユーザー名。
ロボット構造

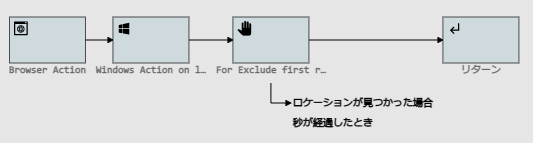

概要では、ロボットのワークフローが複数のセクションに分割される場合があります。各セクションは、ロボット内の各セグメントに対応しています。ロボット構造では、Design Studio でロボットを開いたときの表示と同じように、ロボットのワークフローを示します。構造内のすべての要素は名前で識別され、Design Studio の場合と同じ図形またはアイコンが使用されています。

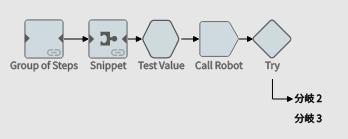

たとえば、ベーシック エンジン ロボットのほとんどのアクション ステップは四角形で表示され、トライ ステップは菱形で表示されます。
ロボットのアクションは、さまざまなアイコンで識別されます。

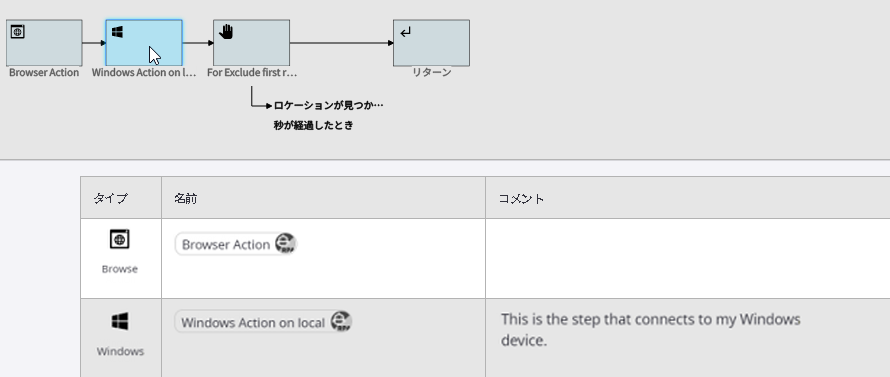

ロボット構造内の任意のステップにポインターを移動すると、テーブル内で強調表示され、ステップの説明が表示されます。ステップ名の横にあるをクリックすると、Design Studio でロボットが開き、このステップに直接移動できます。

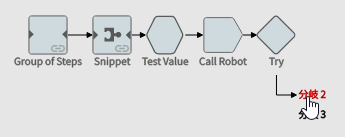

ロボット構造の一部の要素は、クリック可能です。つまり、要素をクリックすると、概要内でその要素を説明している該当セクションに移動できます。たとえば、グループ ステップ、スニペット、および分岐は、ロボットの概要に独自のセクションが用意されており、ロボット構造でグループ ステップ要素、スニペット、または分岐の名前をクリックするか、概要を下にスクロールすると、そのセクションに移動できます。クリック可能な要素にポインターを移動すると、カーソルが指のポインターに変わります。
分岐が空の場合、その分岐はクリックできず、概要に個別のセクションがないことに注意してください。
次の表では、ロボットのドキュメントで使用されている要素とグラフィックについて説明します。
ワークフローの方向。 | |
![]() |
ワークフローの継続。 |
@分岐 <番号> (ベーシック エンジン ロボットの場合) <分岐名> (ロボットの場合) |
分岐。この要素をクリックすると、概要で分岐について説明しているセクションにリダイレクトされます。 |
グループ リンク。グループ ステップに表示されます。グループをクリックすると、概要でそのグループについて説明しているセクションにリダイレクトされます。 | |
![]() |
Design Studio を開くためのボタン。クリックすると、Design Studio でロボットが開き、このステップに直接移動します。詳細については、「URL でファイルを開く」を参照してください。 |
ロボットのステップの説明
ロボットのステップを説明するテーブルには、次の情報が含まれています。
タイプ | ステップの基盤となるアクション。 |
名前 | ステップまたはステップのグループの名前。 ロボットを呼び出すステップの場合は、呼び出されるロボットの名前も含まれます。 |
コメント | Design Studio で指定されている場合は、ステップに関するコメント。 |
ロボットのドキュメントの保存と印刷
右下隅の [印刷] をクリックすると、ロボットのドキュメントを印刷したり、PDF 形式で保存したりできます。このボタンをクリックすると、ブラウザ ウィンドウが開き、出力形式 (A4 推奨) やレイアウトなどの設定を行うことができます。PDF として保存すると、概要セクション間のナビゲーションが PDF ドキュメントに保存されます。そのため、Management Console と同様に、ロボット構造内のさまざまな要素をクリックして、概要の各セクションにジャンプすることができます。
Firefox では、ロボットのドキュメントの印刷および PDF 形式での保存はサポートされていません。
